2. OSI Model and TCP/IP Protocol Suite

OSI 7계층



1계층 Physical

2계층 Data link

3계층 Network

4계층 Transport

5계층 Session

6계층 Presentation

7계층 Application



TCP/IP Protocol Suite



1계층 Physical  - Underlying LAN and WAN 기술

2계층 Data link - Underlying LAN and WAN 기술

3계층 Network - Internet Protocol & helping Protocols

4계층 Transport - Serveral transport Protocols

5계층 Application - Serveral application Protocols

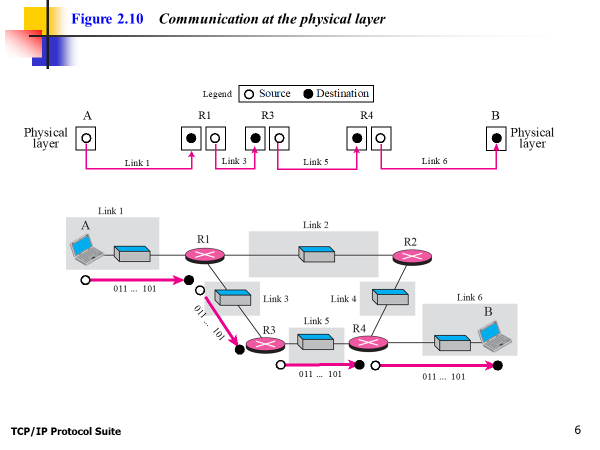

Physical Layer에서 통신 단위는 bit

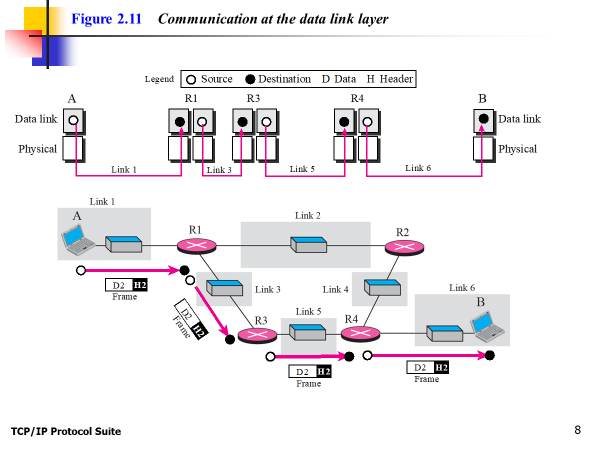

Data Link Layer에서 통신 단위는 frame

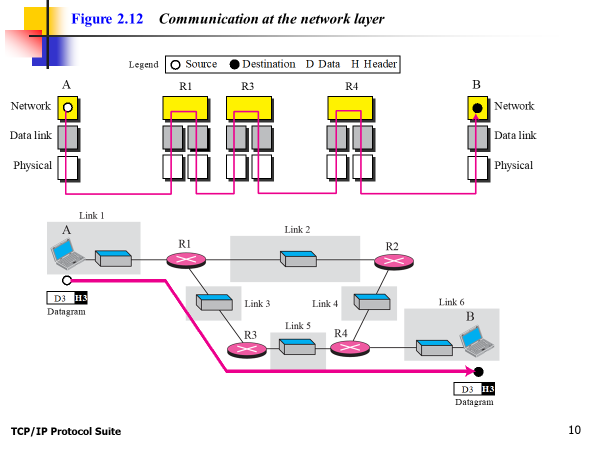

Network Layer의 통신 단위는 IP datagram

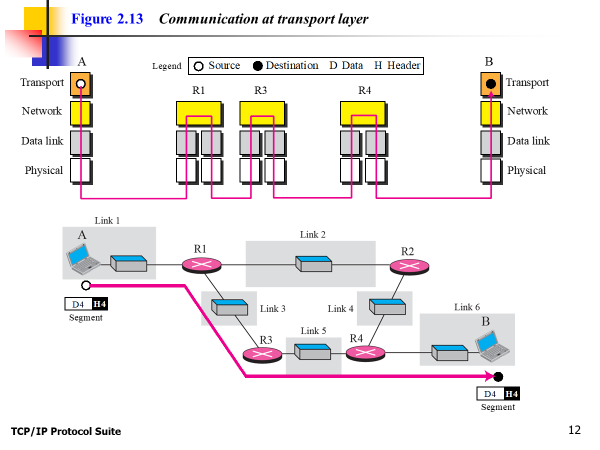

Transport Layer의 통신 단위는 segment 혹은 user datagram  (어떤 Protocol 사용에 따라 달라짐)

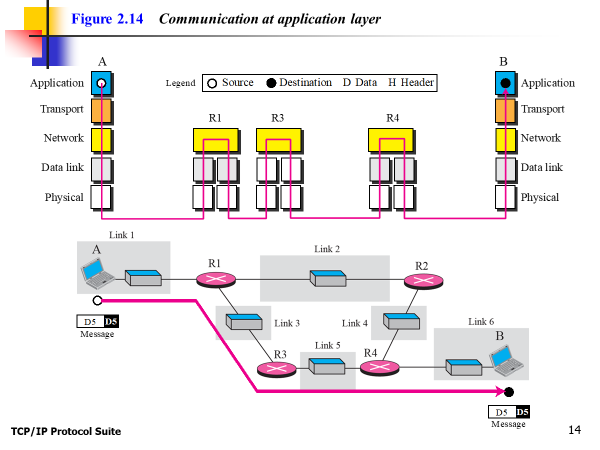

Application Layer의 통신 단위는 message









TCP/IP Protocol을 이용한 현재 인터넷에서의 4단계의 주소

- Physcial address , logical address , port address , application-specific address





TCP/IP Protocol suite



Application Layer (Message) -> Application-Specific addresses



Transport Layer (Segment) -> Port addresses



Network Layer (Datagram) -> Logical addresses



Data Link Layer (Frame) -> Phyiscal addresses



Physcial Layer (Bits)





대부분의 local area network는 48bit(6byte) 의 physical address (12 hexadecimal digits)을 사용

각각 byte는 콜론으로 구분



ex) 07:01:02:01:2C:4B





Physical address는 hop to hop으로부터 변경된다, 하지만 logical address, port address는 변경없이 그대로 유지된다.
